印刷压力基础知识——东莞画册印刷

一、印刷压力基础知识
1.胶印压力来源
压印滚筒无包衬，为刚性滚筒，变形极小；印版滚筒变形小，近似认为刚性滚筒；橡皮滚筒有橡皮布和包衬，变形大，胶印压力主要来源于包衬。如图4-1所示。在印刷过程中，压印体（胶印机三滚筒）之间的相互作用的正压力称为印刷压力。其中印版滚筒和橡皮布滚筒之间的压力称为印版压力（版压）。橡皮布滚筒与压印滚筒之间的压力称为压印压力（印压）。

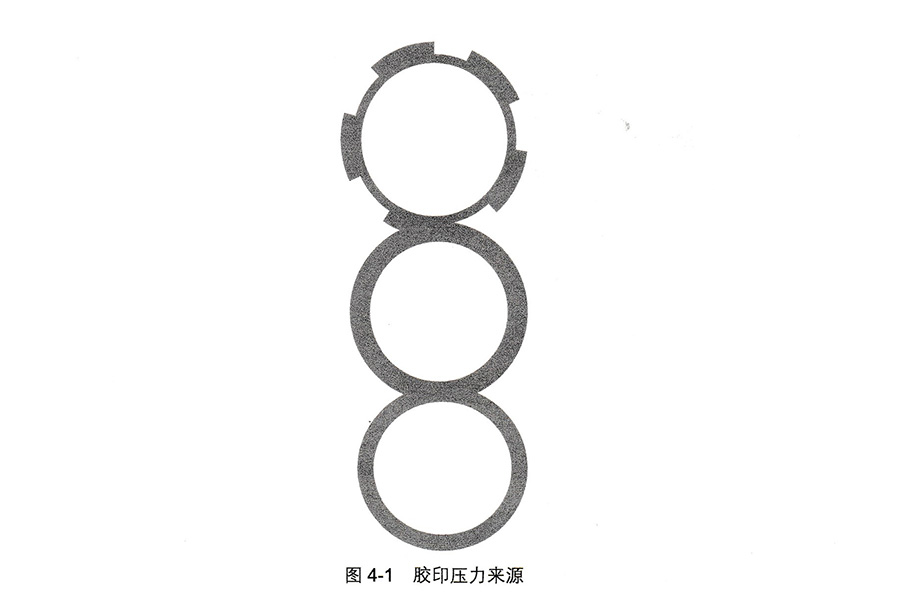

图4-1胶印压力来源
2.印刷压力的表示方法
(1)直接表示法
①总压力P总。
②线压力PL:PL=P总L。
这种方法是将滚筒与滚筒之间的接触看作线接触，以作用在每厘米的接触线上的压力来表示，即N/cm。这对在同一台胶印机上使用无太大差别的衬垫是有效的，但作为表示绝对的压力值来说是不够的。由于胶印机橡皮滚筒上的橡胶层有一定弹性，实际接触的并非直线而是一个接触面，所以线压力实际应以单位面积上压力表示为好。检测线压力的方法比较困难，通常是用弹簧压附在压印滚筒上，借弹簧的紧缩量来测量的。
③面压力：P1=P总(L×b)
用它来表示印刷压力是一个比较科学的方法，也是印刷工作者最关心的问题，其单位是N/m·Pa,这对于早期平压平印刷机当然是比较理想的，而对现今圆压圆胶印机，这种表示方法则有一定困难。因为它首先必须使用一种特殊的测定装置求出滚筒接触宽度的压力分布，以便测定其最高压力。即使如此也不可能准确地表示出施加于版面上各部分的压力。除实地版外，很难说明它是准确的，目前正在根据这种表示方法针对印刷压力进行各种研究。

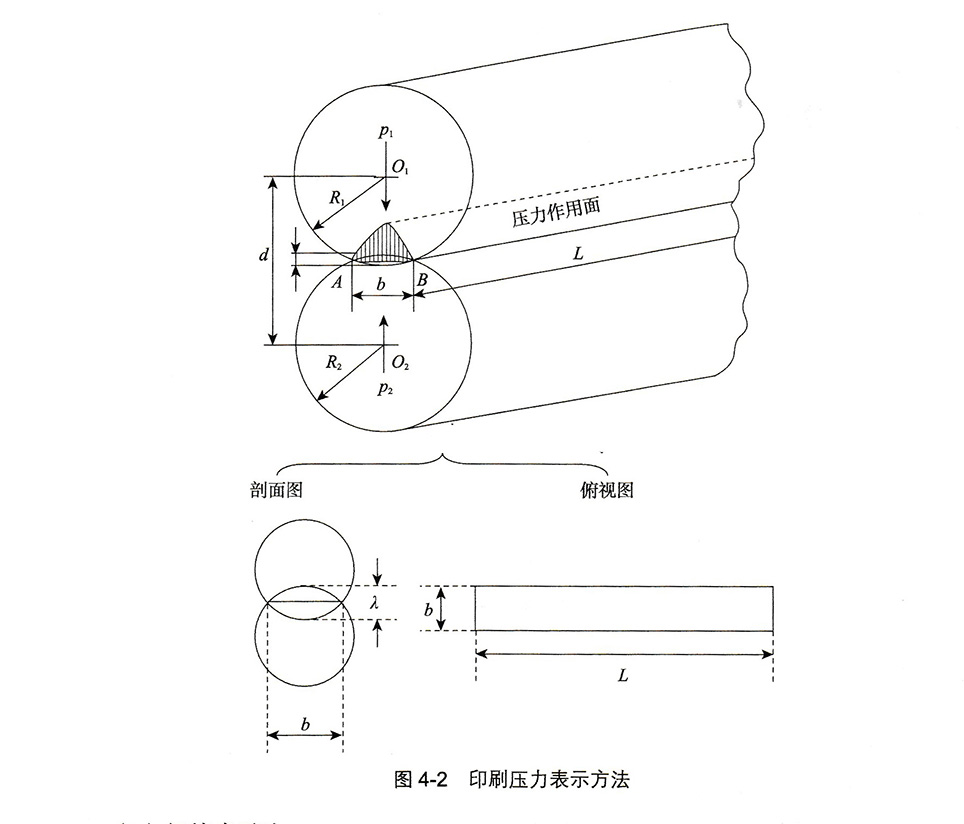

图4-2印刷压力表示方法
(2)间接表示法
①压缩量：1(mm)
它是指大于两个滚筒分度圆半径之和的部分，又称挤压量，一般是用滚筒的衬垫受压产生的压缩量为标准，单位为mm。从某种程度上来说这种表示方法在实际工作中是有效的，但因为与使用的衬垫种类、数量有关，随胶印机种类的不同而有所变化，所以只能作为一种估计数值，常用检测压缩量的方法是压墨杠法，即用满版实地的油墨在合压瞬间转移到橡皮滚筒上的墨杠并测量其宽度便可得到压缩量。另外，也可以用筒径仪来测量。
②压印宽度：b(mm)

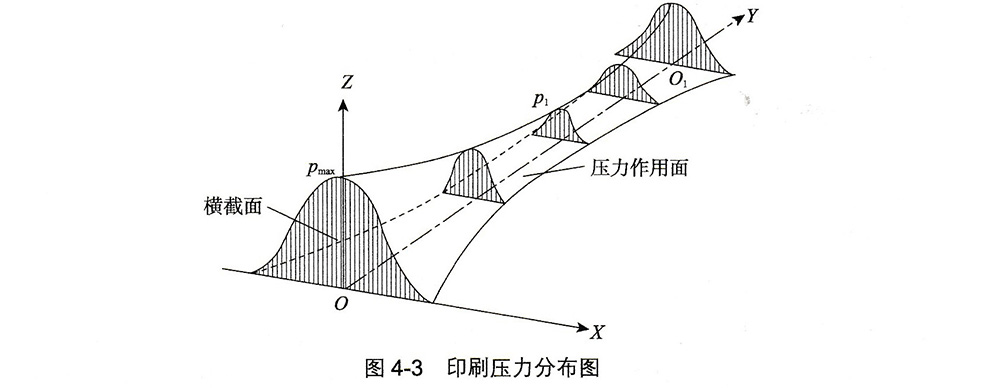

3.印刷压力的分布图一马鞍形

在压印弧内沿圆周方向各不相同，中心线压力最大，两侧压力依次减少；沿轴向方向，中间压力小，两端压力大。
